海德堡SM/CD102 500W酒精（水辘）电机内部同步编码板兼容板SZ 2.13ZT

未经本站同意复制或抄习，追究法律责任，后果自负

   直接兼容原装的同步编码板,所有定位孔精确对准对齐，绝无偏差,无需任何改动，直接更换安装就能正常使用.稳定性绝对保证.

    本板已通过装机测试连续运行2个月无故障通过样机测试,请放心使用.

  对应海德堡器件号: 61.198.1243/02

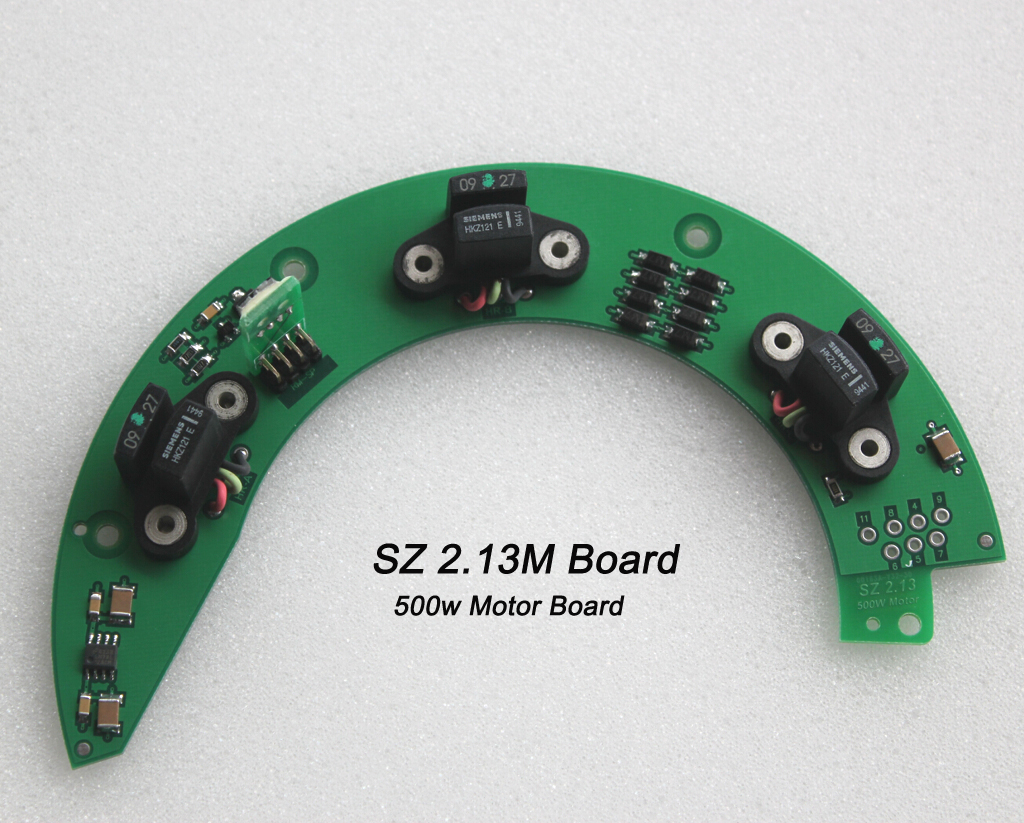

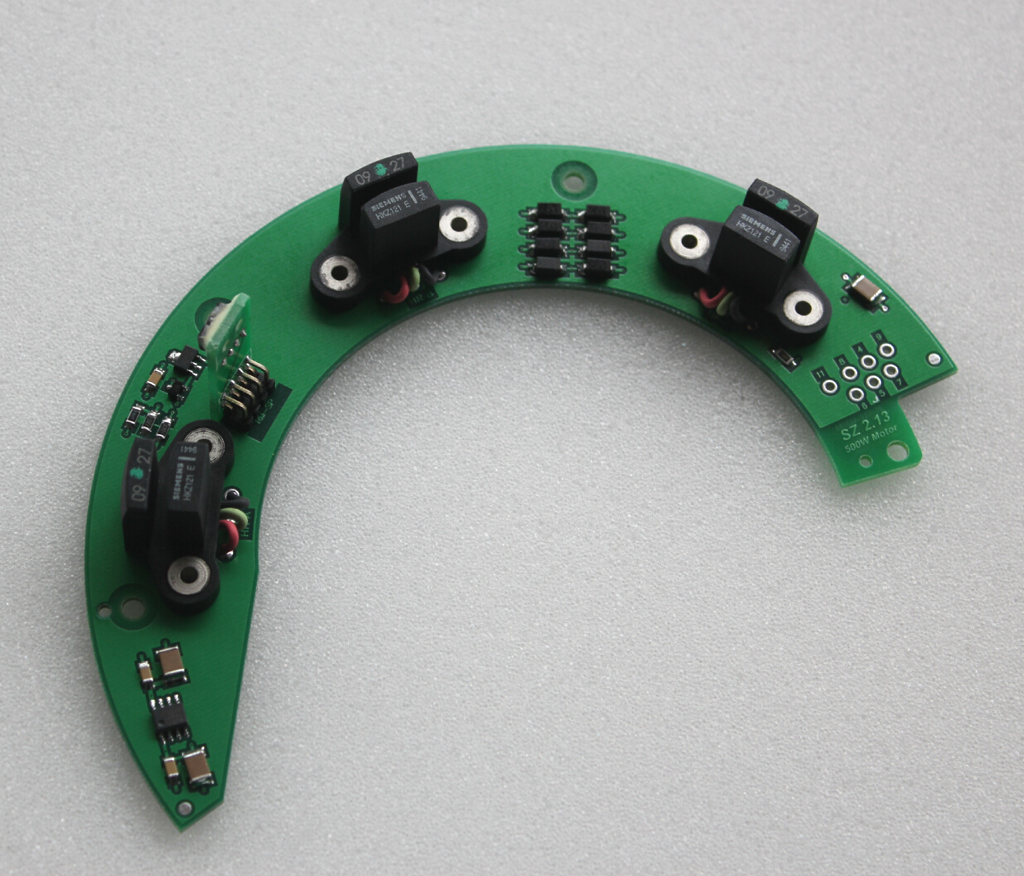

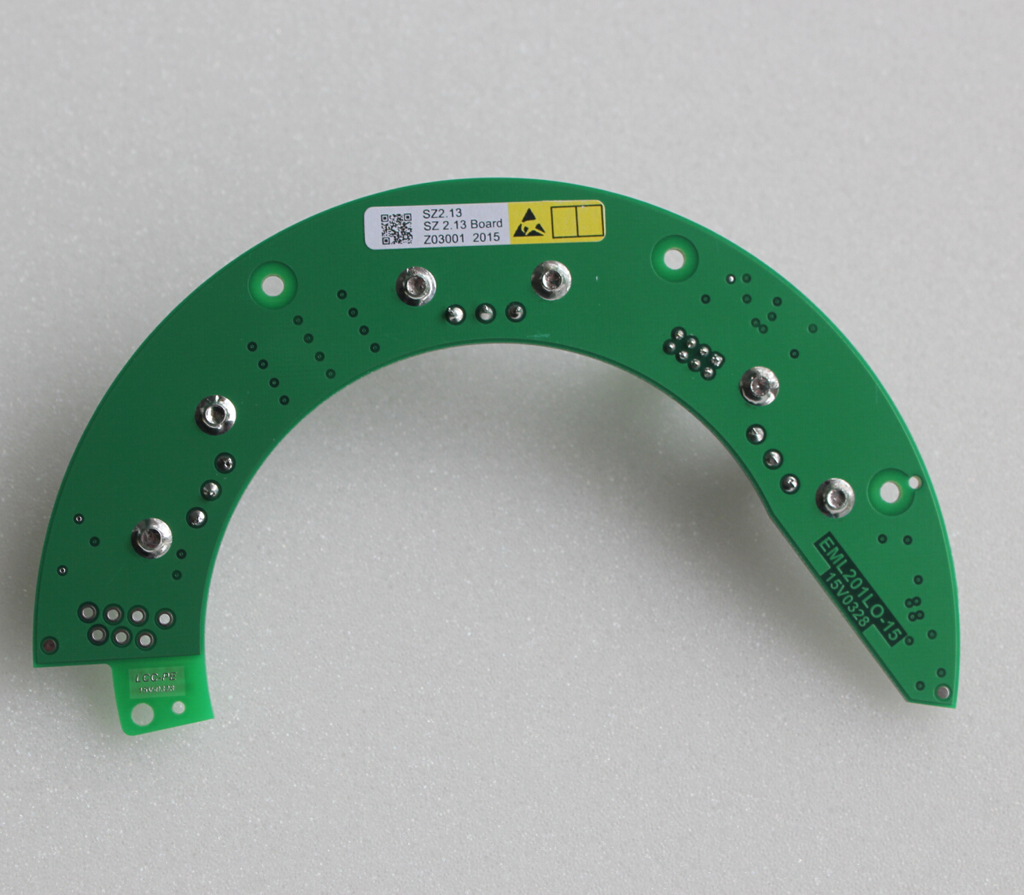

-----------兼容的同步编码板--------------

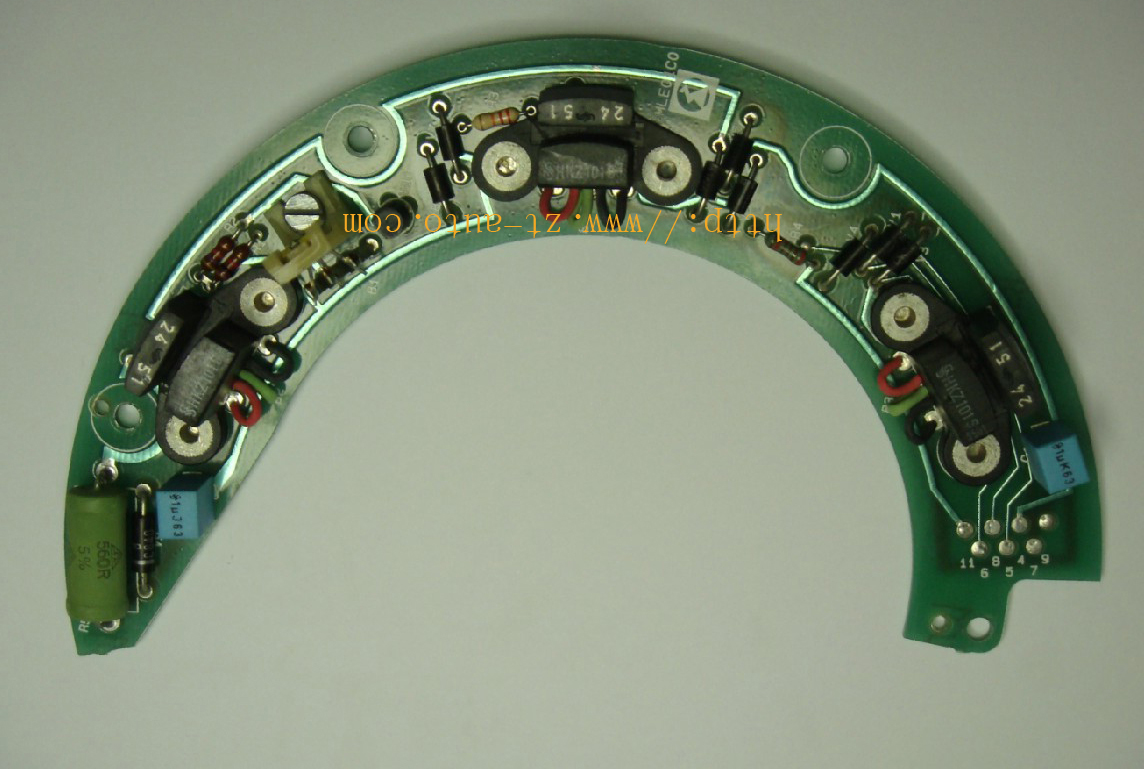

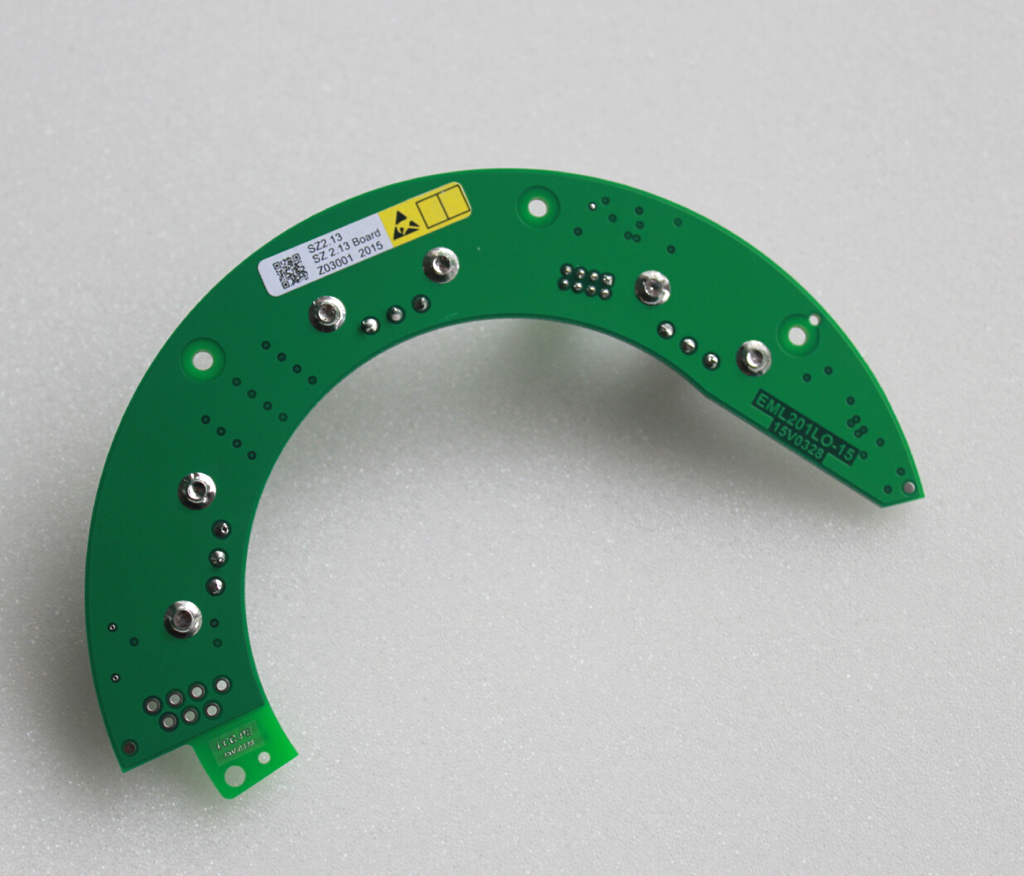

----------原装的编码板-------------

--------------维修及用本板替代示例-----------------

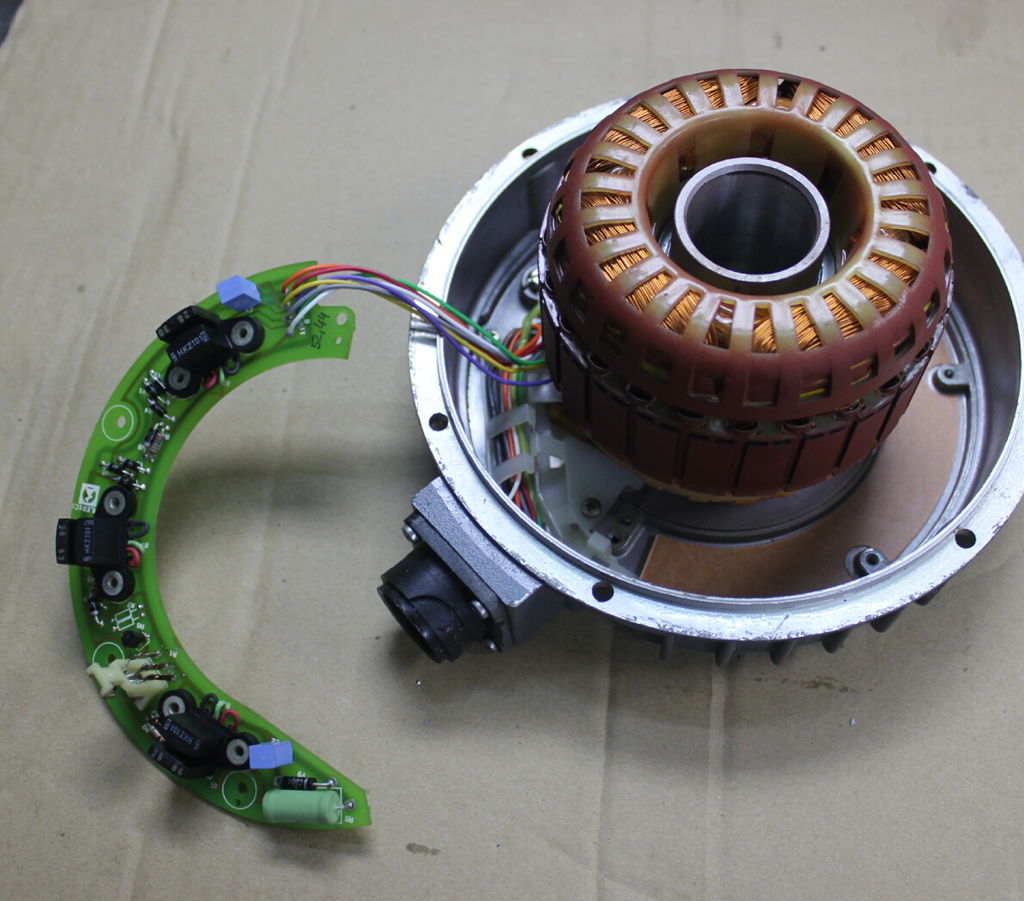

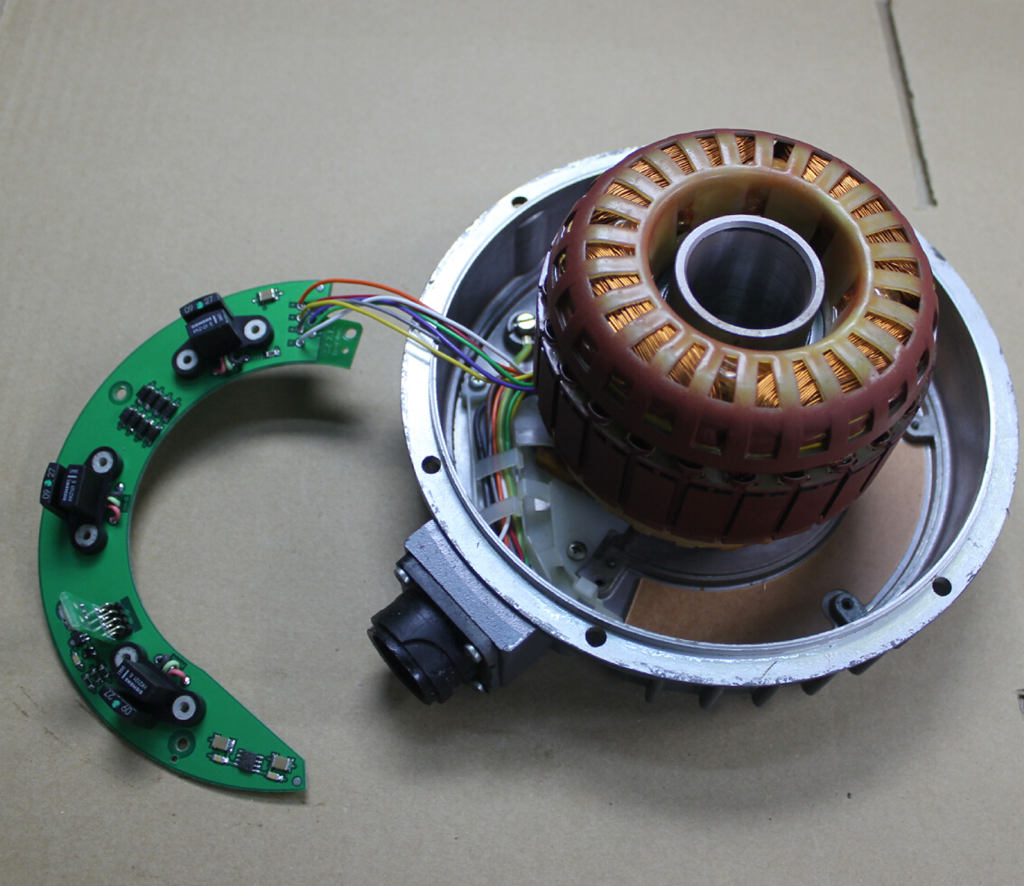

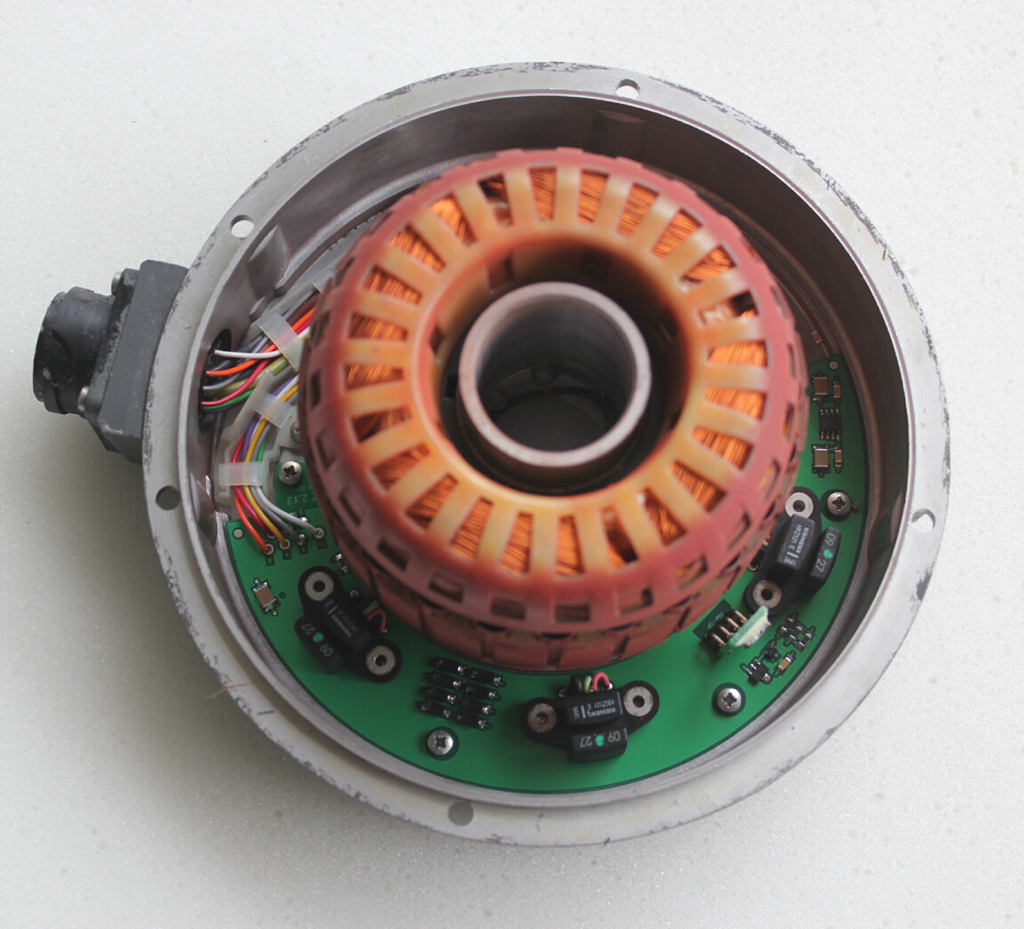

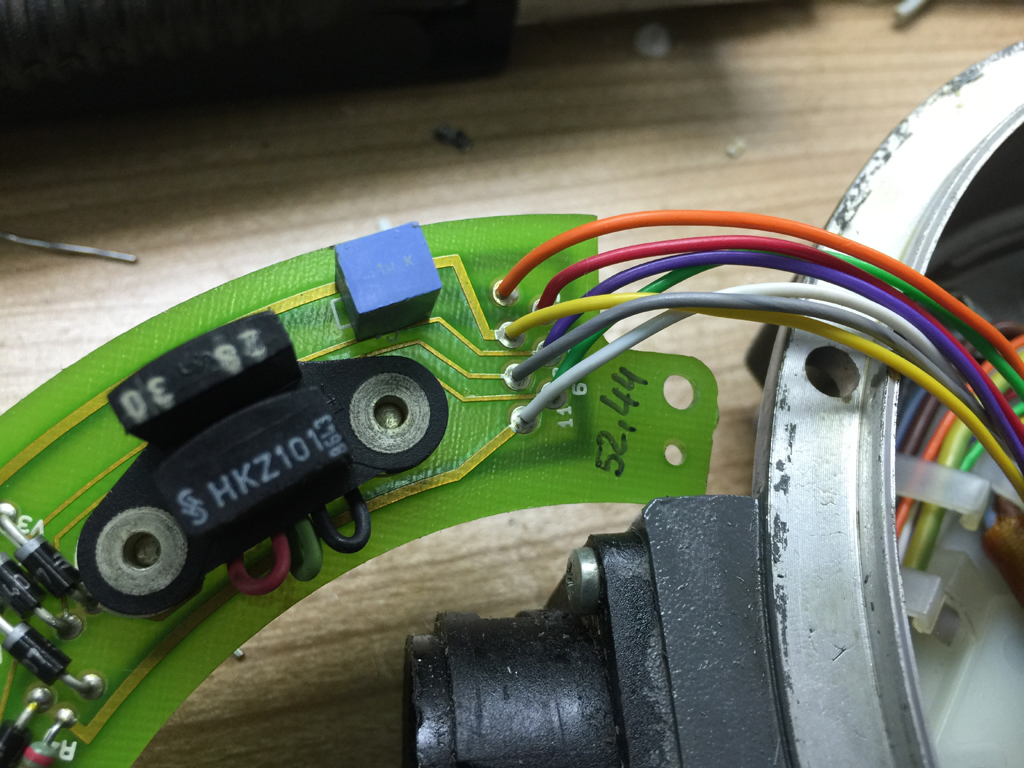

1）待修SZ 2.13电机(海德堡酒精/水辘电机)

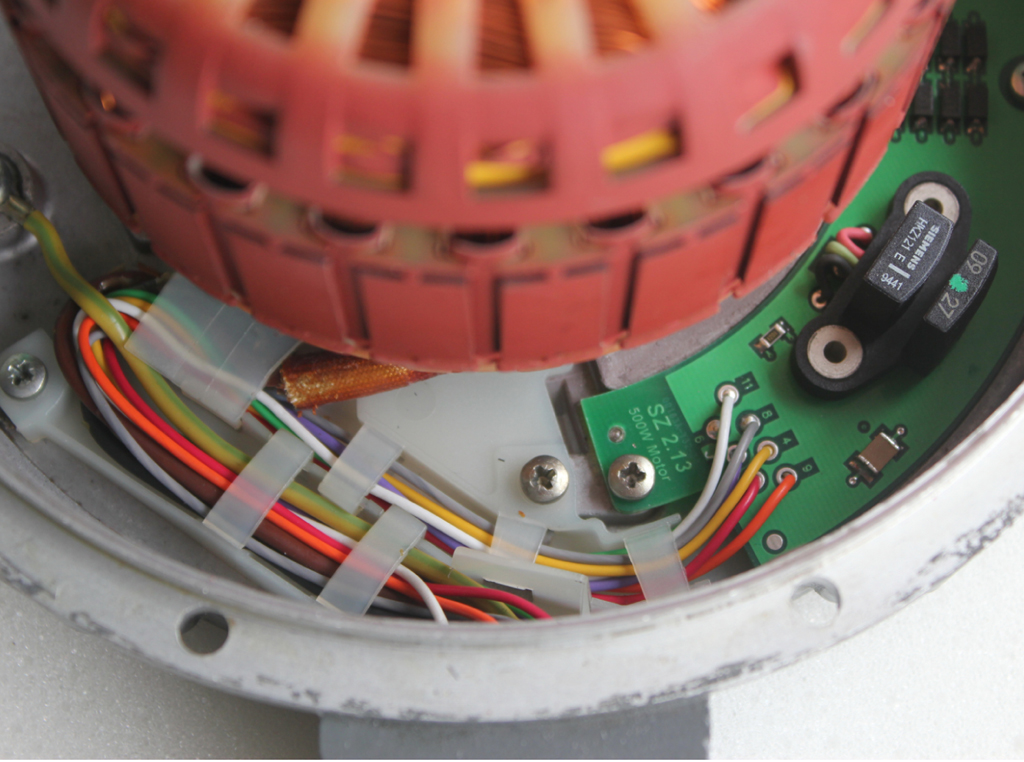

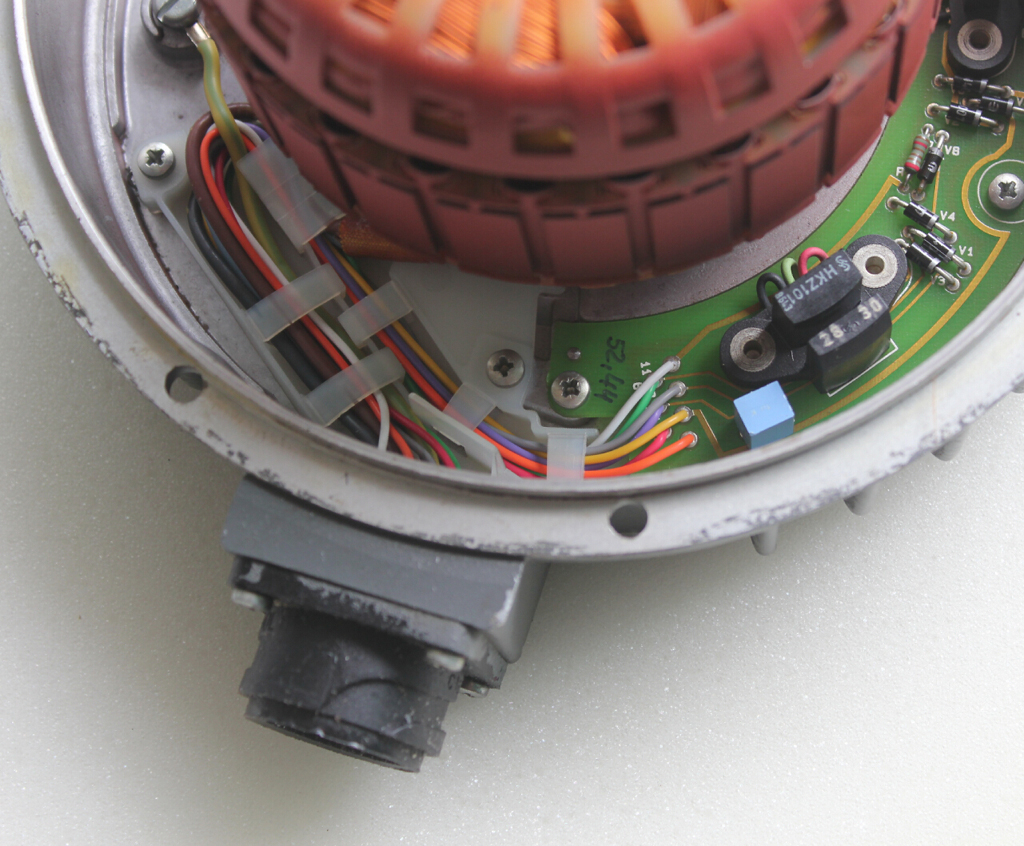

2）按原接线顺序及色线一对一焊上

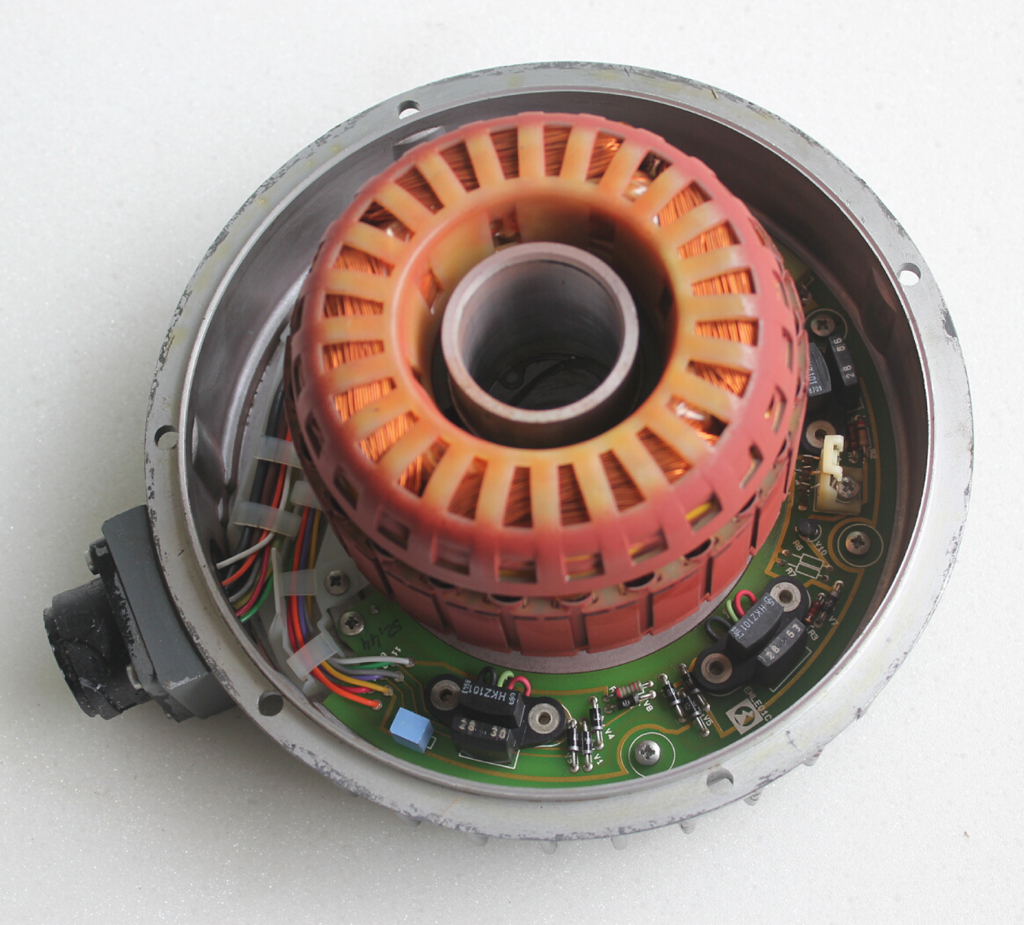

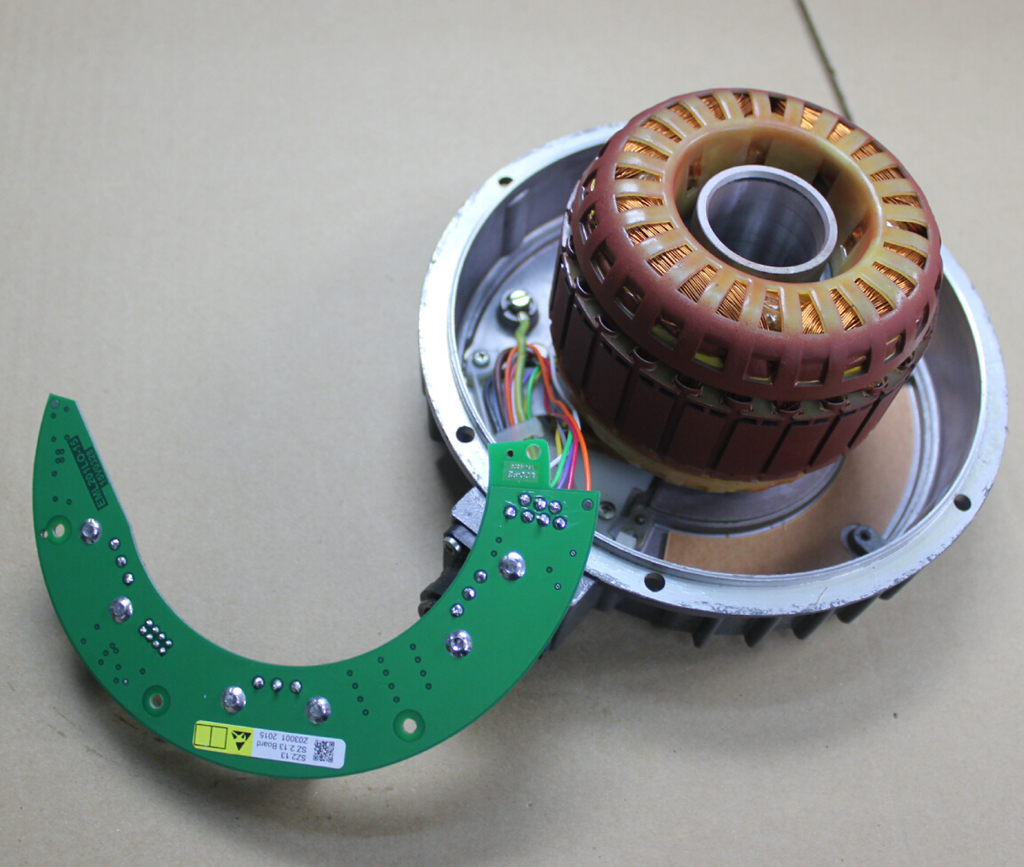

3）把同步板放进电机里

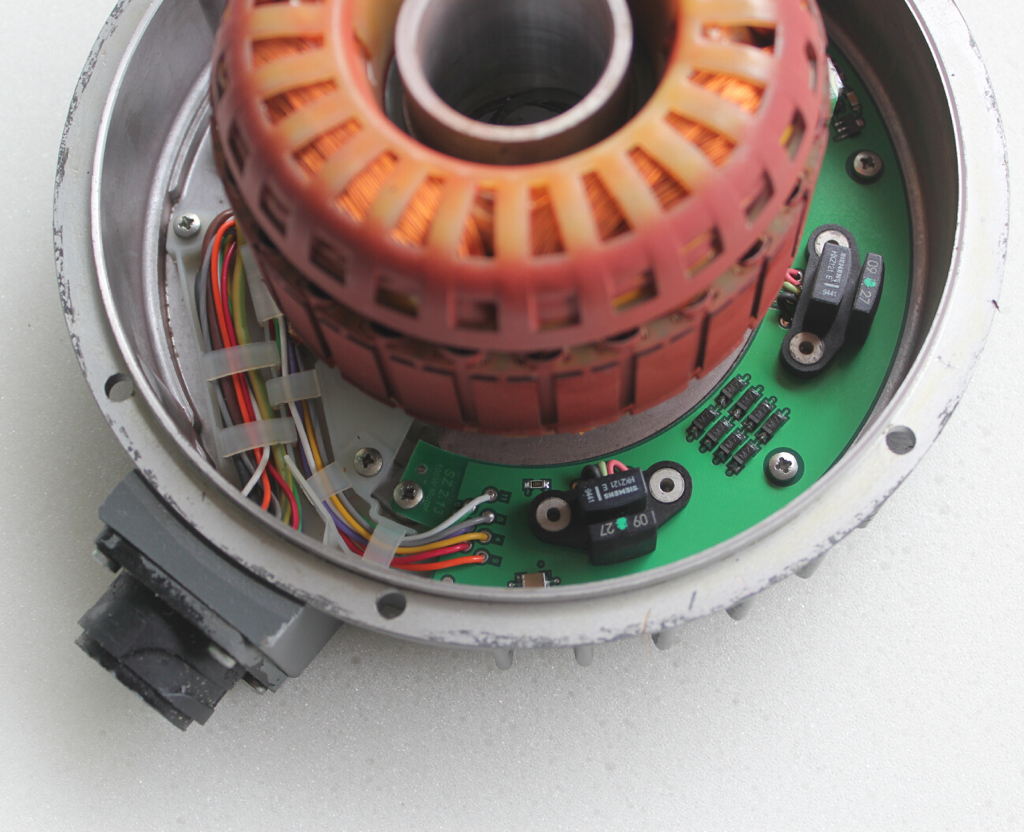

4）把定位钉压入线路板对应的对位孔里，并上紧4个紧固罗丝。

5）入线按原来整理并稳妥装到线坑里并用胶扣扣紧并理齐(重要)

6）安装完毕
