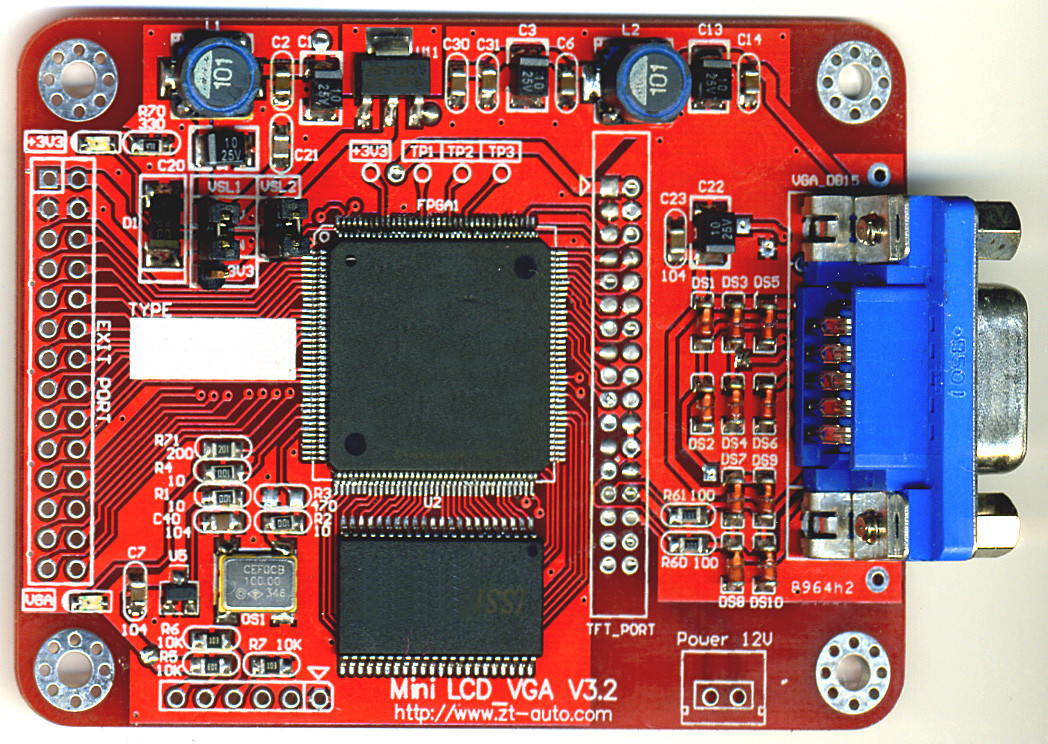

Mini LCD_VGA V3.2模块板实物
--------------------------------------------------------------------------

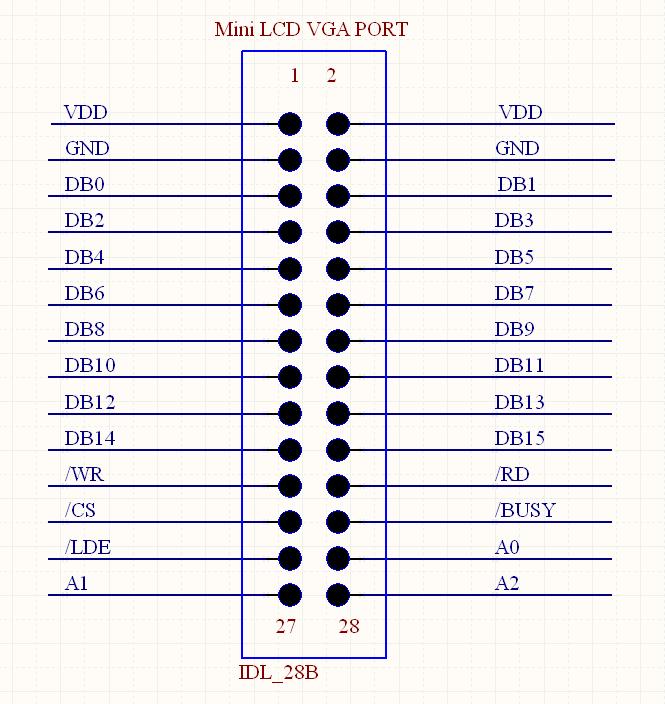

Mini LCD VGA V3.2外接口图

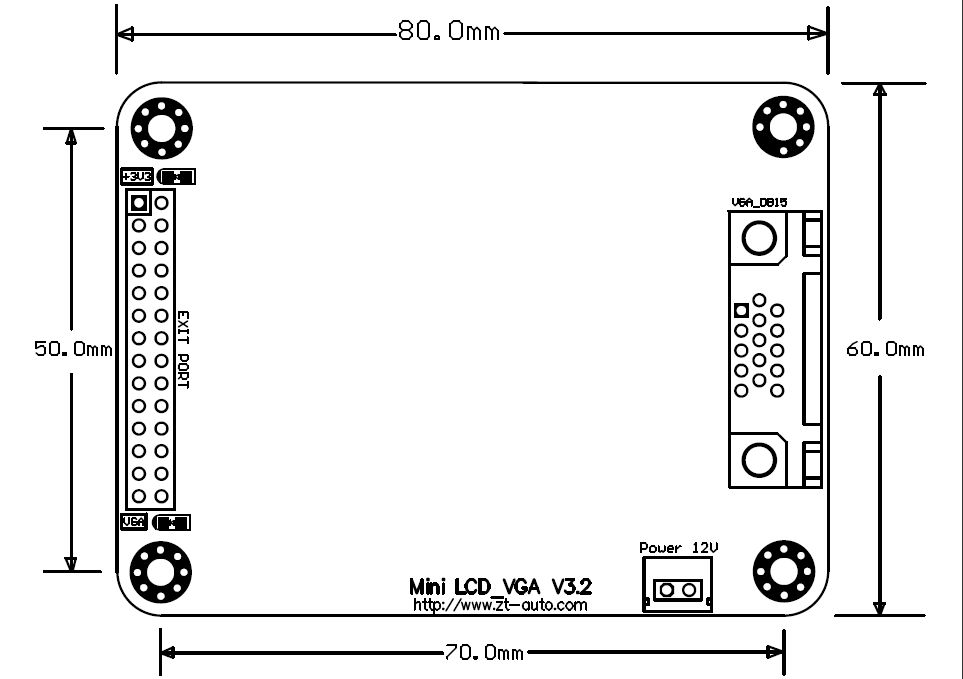

外型按装尺寸图
Mini LCD_VGA_V3.2模块板简介
Mini LCD VGA 模块板原自于本站最新设计,面向于工控彩色人机界面应用而设计.是开发行内少有的支持VGA和MCU接口应用场合的模块.以低成本和高可靠低功耗高速器件打造的VGA接口模块将为应用带来极大方便和提供可行性方案和平台.
Mini LCD VGA 模块,支持8051及ARM等MCU的控制及接口标准.能100%兼容5V或3V供电.最高接口速度可达200MHZ.本VGA模块能稳定和精确工作在标准VGA状态.
Mini LCD VGA模块暂提供2个版本的VGA输出,标准如下:
Mini LCD VGA模块板外边位尺寸: 80.0mm x 60.0mm
4罗孔中心位置: 70.0mm x 50.0mm
1)Mini LCD VGA V3.2_1
VGA象素: 640 x 480 RGB点
颜色级别: 16位 65535色
行频H_SYNC: 31.4 KHz
场频V_SYNC: 60.0 Hz
1)Mini LCD VGA V3.2_2
VGA象素: 800 x 600 RGB点
颜色级别: 16位 65535色
行频H_SYNC: 37.7 KHz
场频V_SYNC: 60.0 Hz

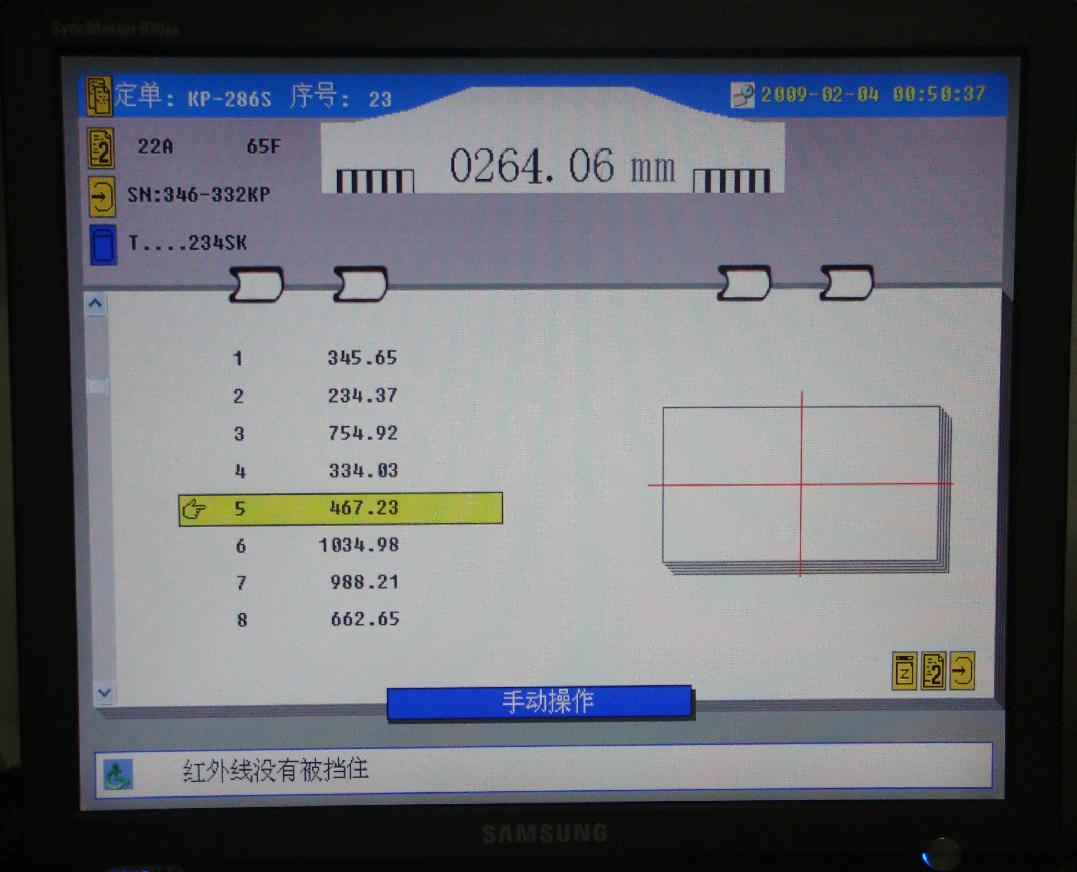

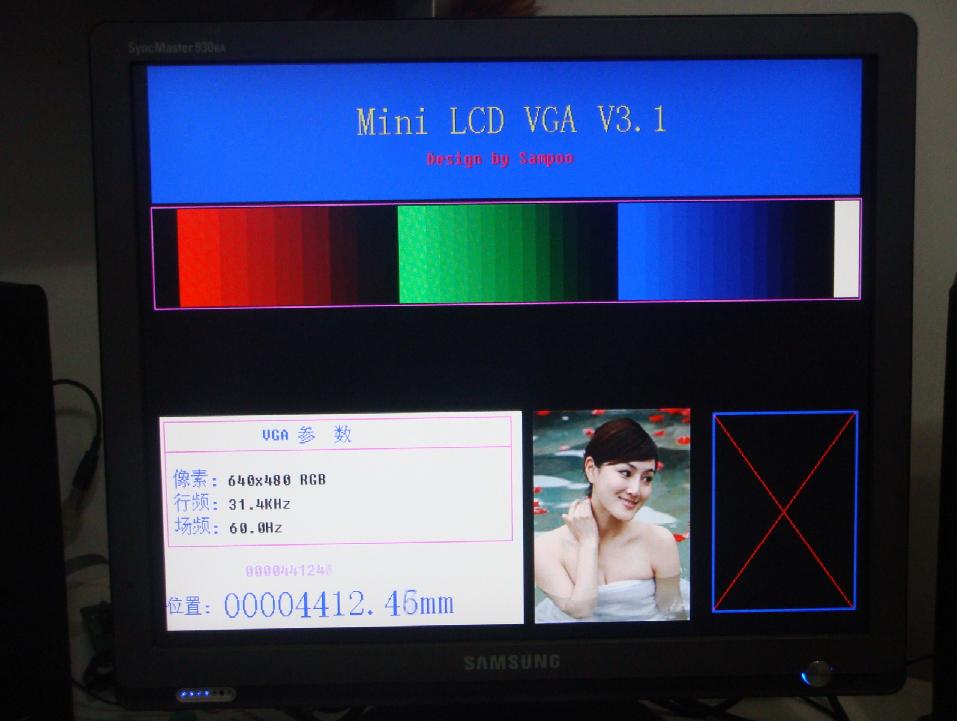

示范
|
