给ARM驱动的TFT Driver板TFT驱动板

给ARM驱动的TFT Driver板TFT驱动板

---能给8051或ARM驱动的TFT Driver板TFT驱动板---

本TFT Driver板主要面向于工控,设计本意用于工控人机界面应用.可以轻松直接

连接8.4寸和10.4寸的几款TFT真彩屏.如:8.4寸三菱AA084VC03等,10.4寸的NEC

NL6448BC33-59(54...),SHARP的LQ104V1DG52/51等等都能直接驱动.

16位控制接口,能轻松给8051及ARM驱动.本站免费提供TFT Driver驱动函数库.直

接使用或参考皆可.建议使用1T的8051或使用ARM7.使用STM32F10X跑72MHZ时,全屏刷

屏时间只需90mS.

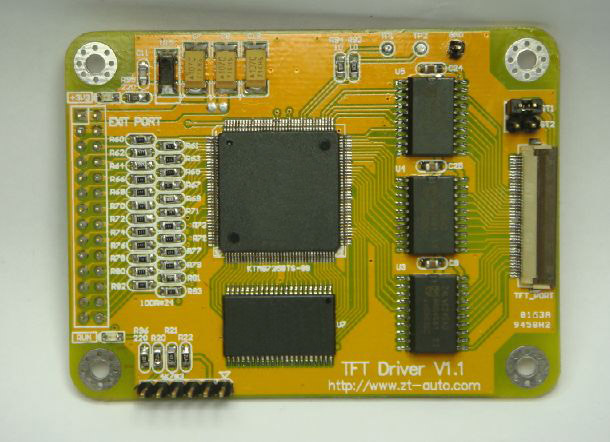

实物图:

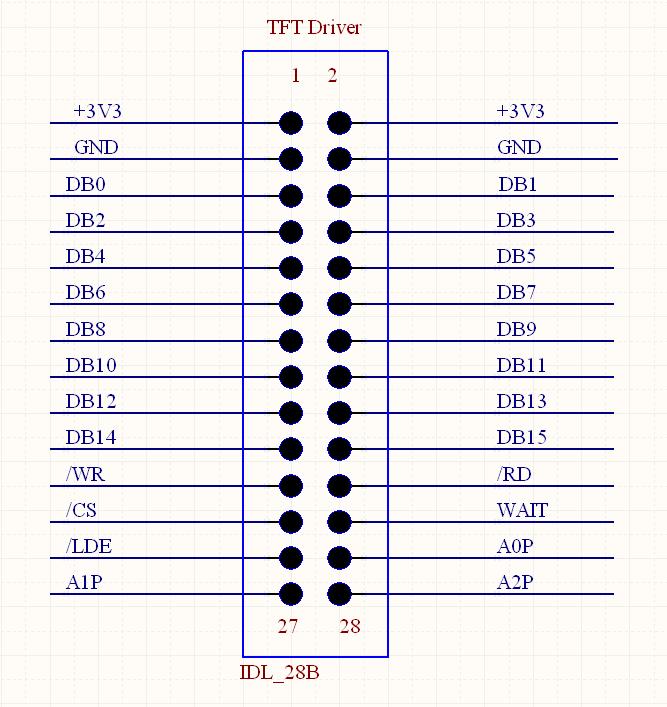

接口图:

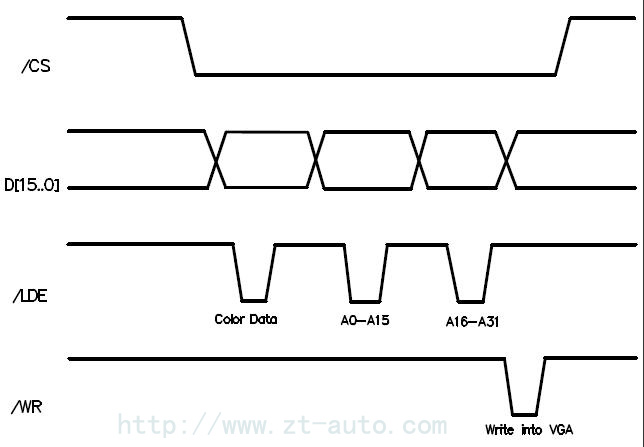

控制时序图:

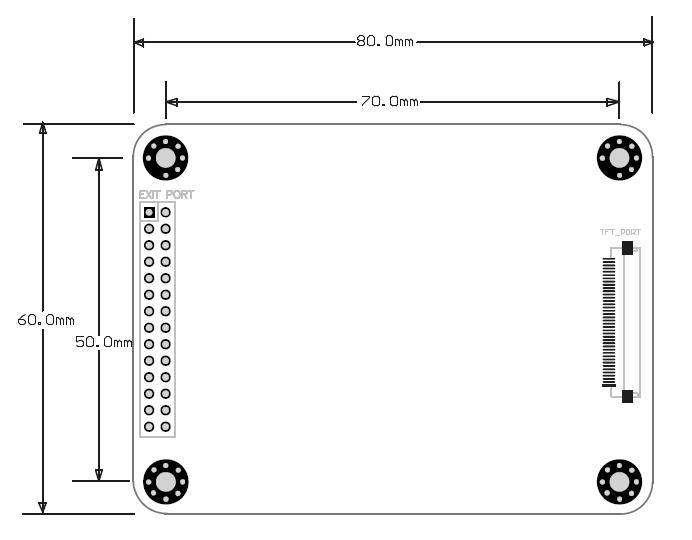

安装尺寸图:
