----------------------最新应用了32位机ARM的切纸机改装套板------------------------------

1)上位人机及界面

    采用最新32位高性能ARM CPU处理器及先进优质控制器件，采用高分辩力10.4/8.3

寸640x480 65k色进口TFT液晶显示屏，全彩色界面，使数据清晰夺目，更新更绚丽的贴

近的人机界面。

    电子尺精度0.01mm。用户拥有100组可编程订单数据表，每组订单表能容纳100个定

位数据。多个操作模式切换：手动操作/数据编辑/自动运行/等分处理/等减处理....

    带精准日历时钟，让您掌握工作进度与时俱进。实时操作信息提示，时刻人机互动。后

台多种报表菜单及个性化设置。

    界面风格设计参考德国最主流和最先进切纸机人机界面并加以大力改良。

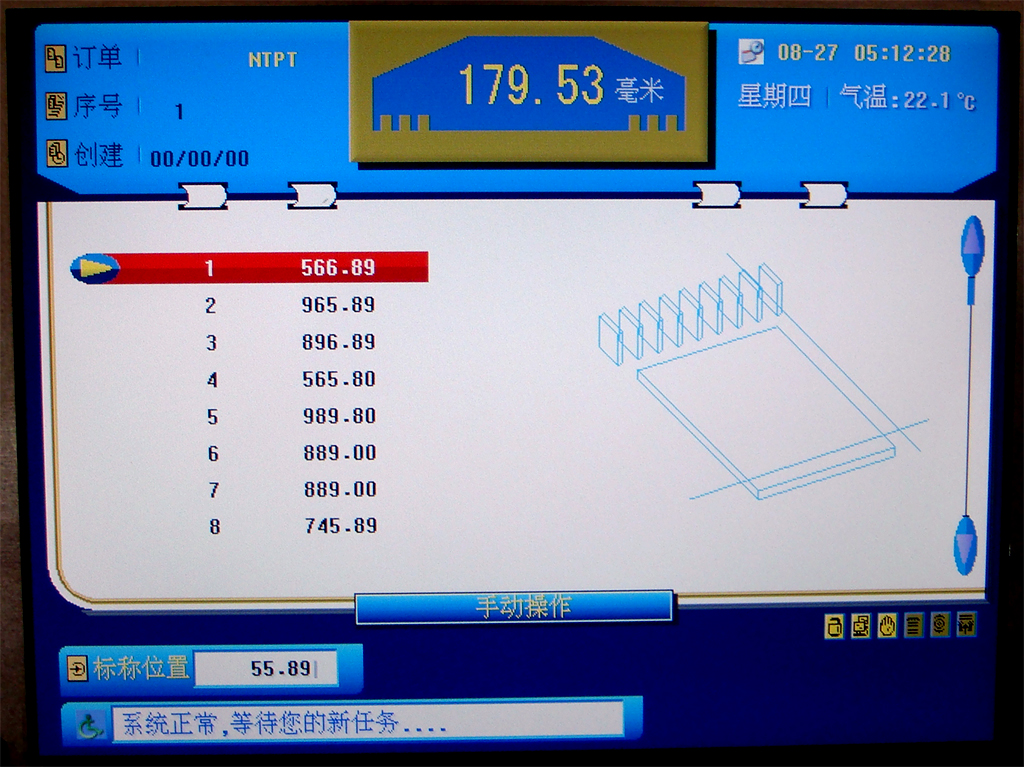

----------主操作界面-----------------

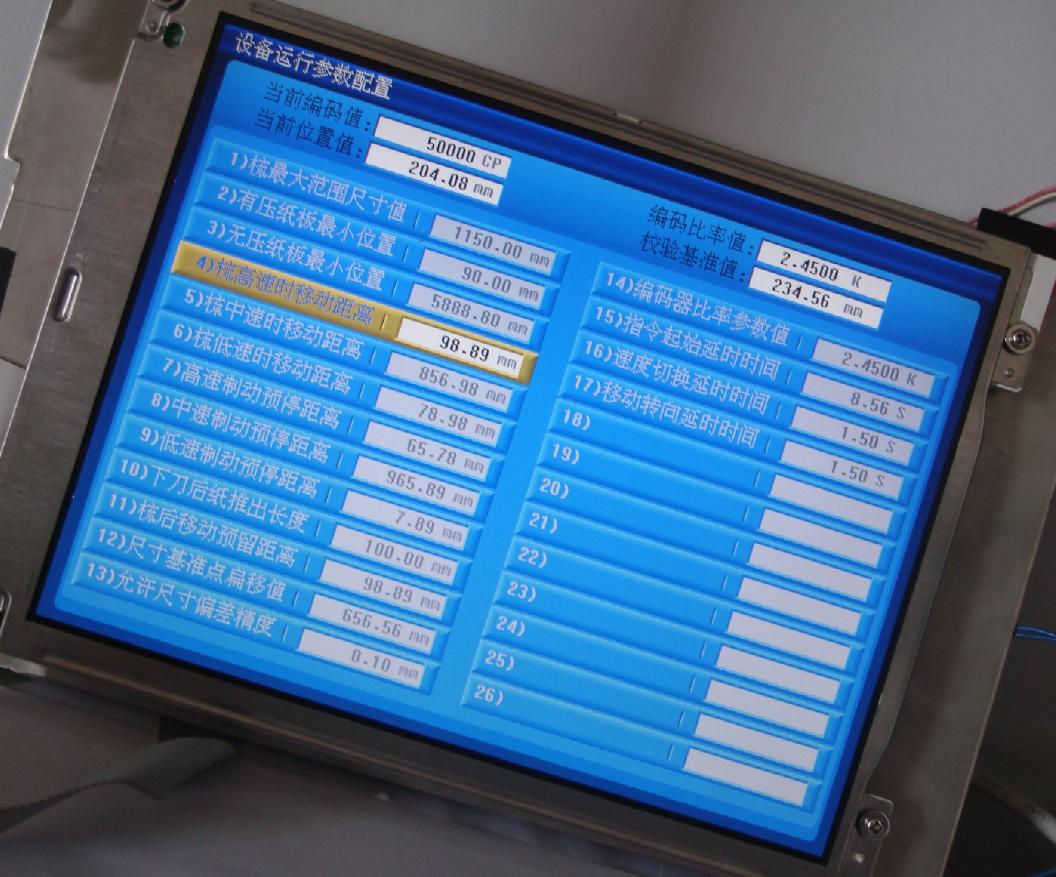

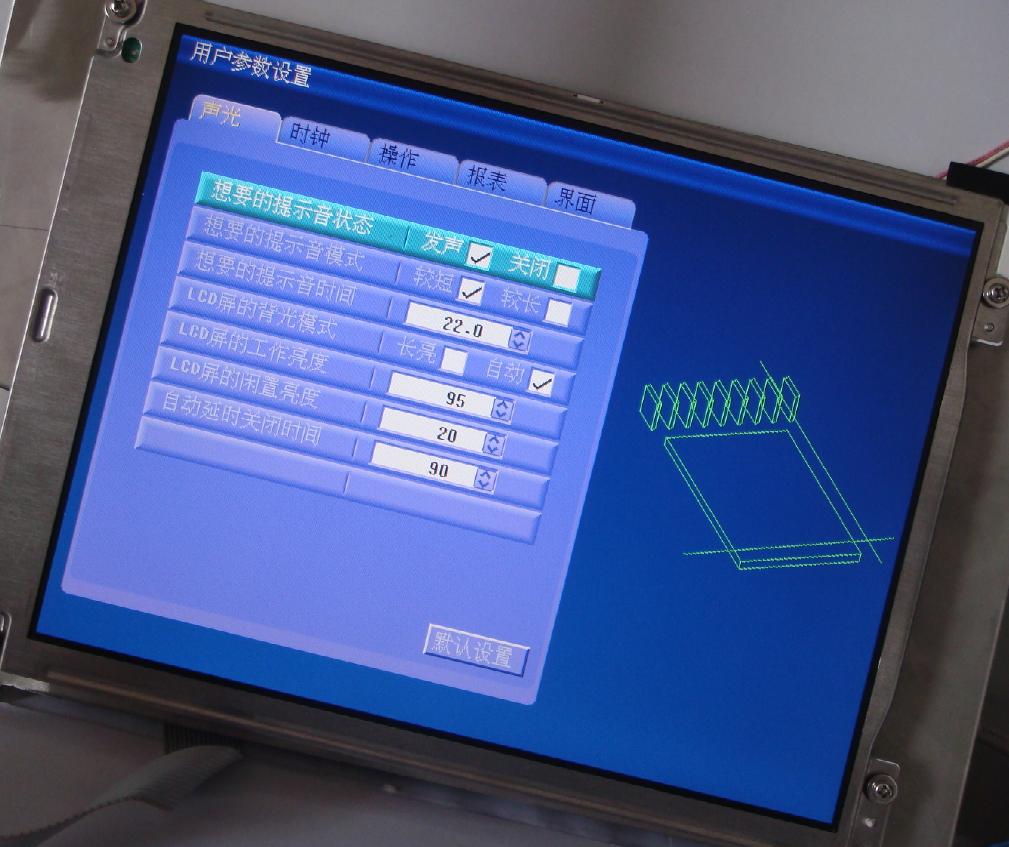

----------------操作员后台界面----------------------

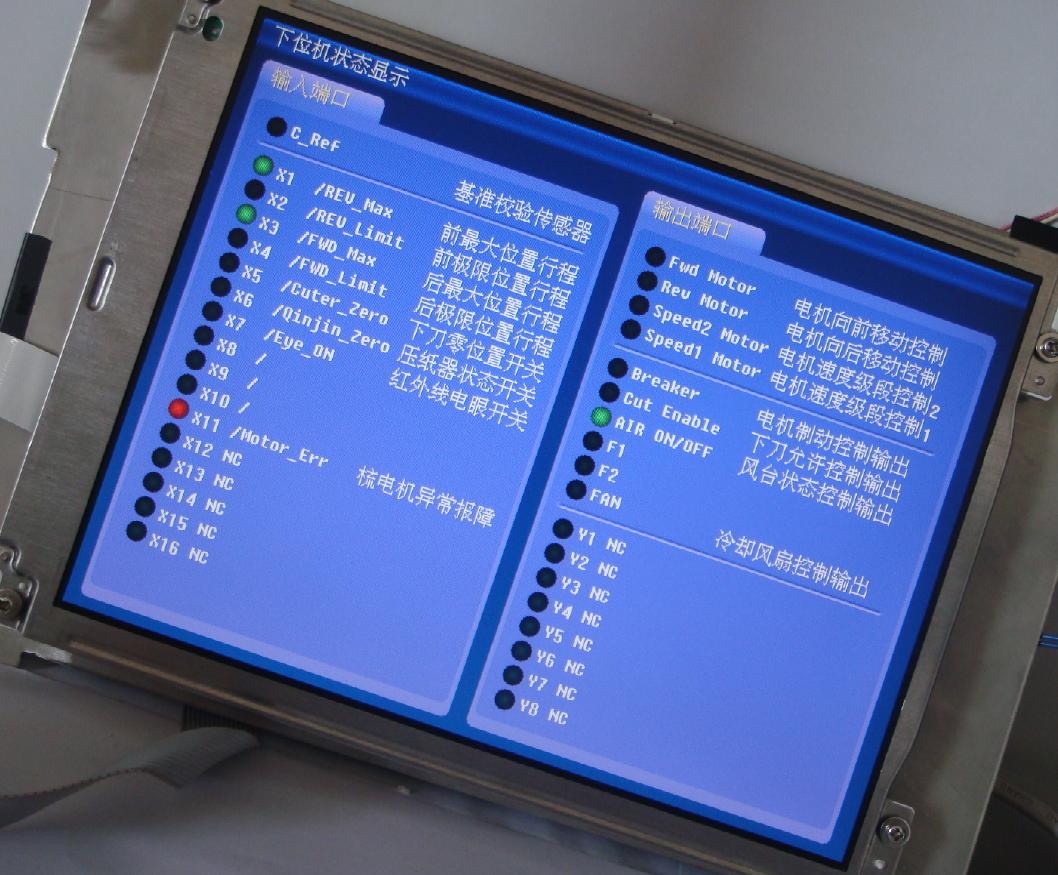

------------------检修界面------------------------

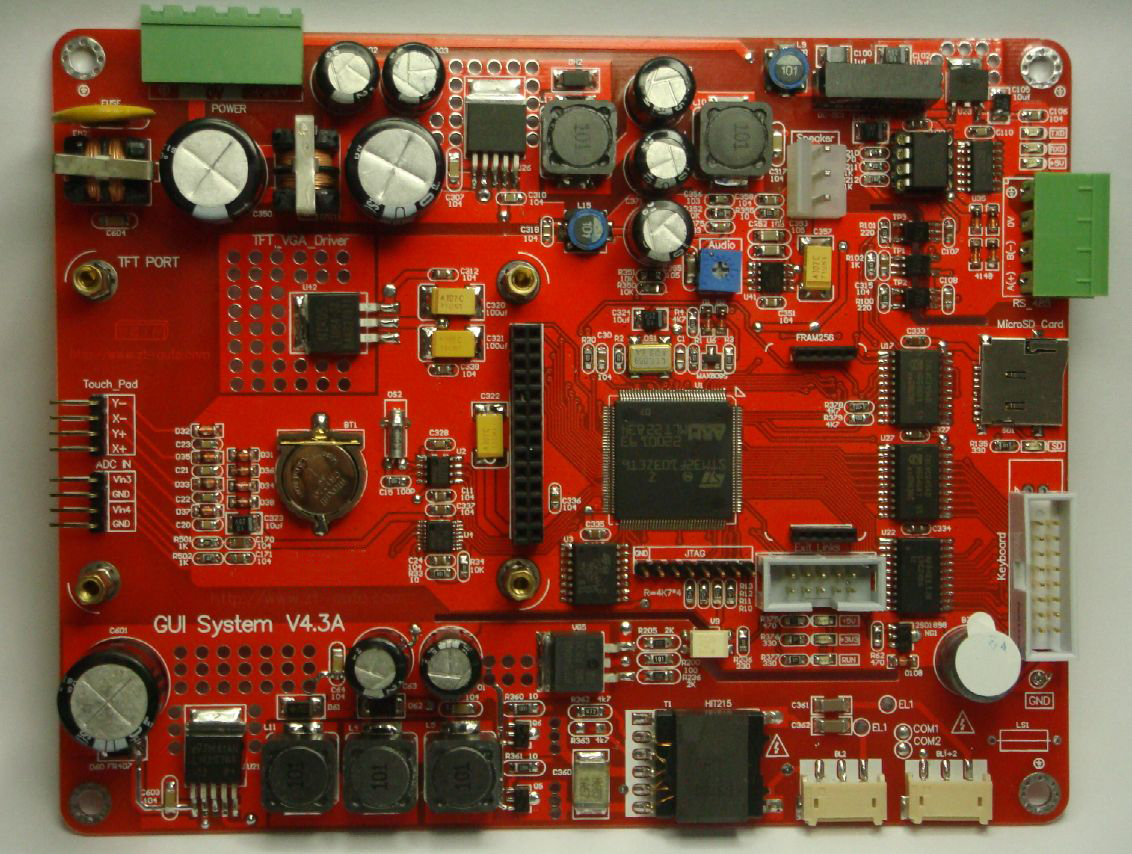

-----------------------------自研发的人机主板----------------------------

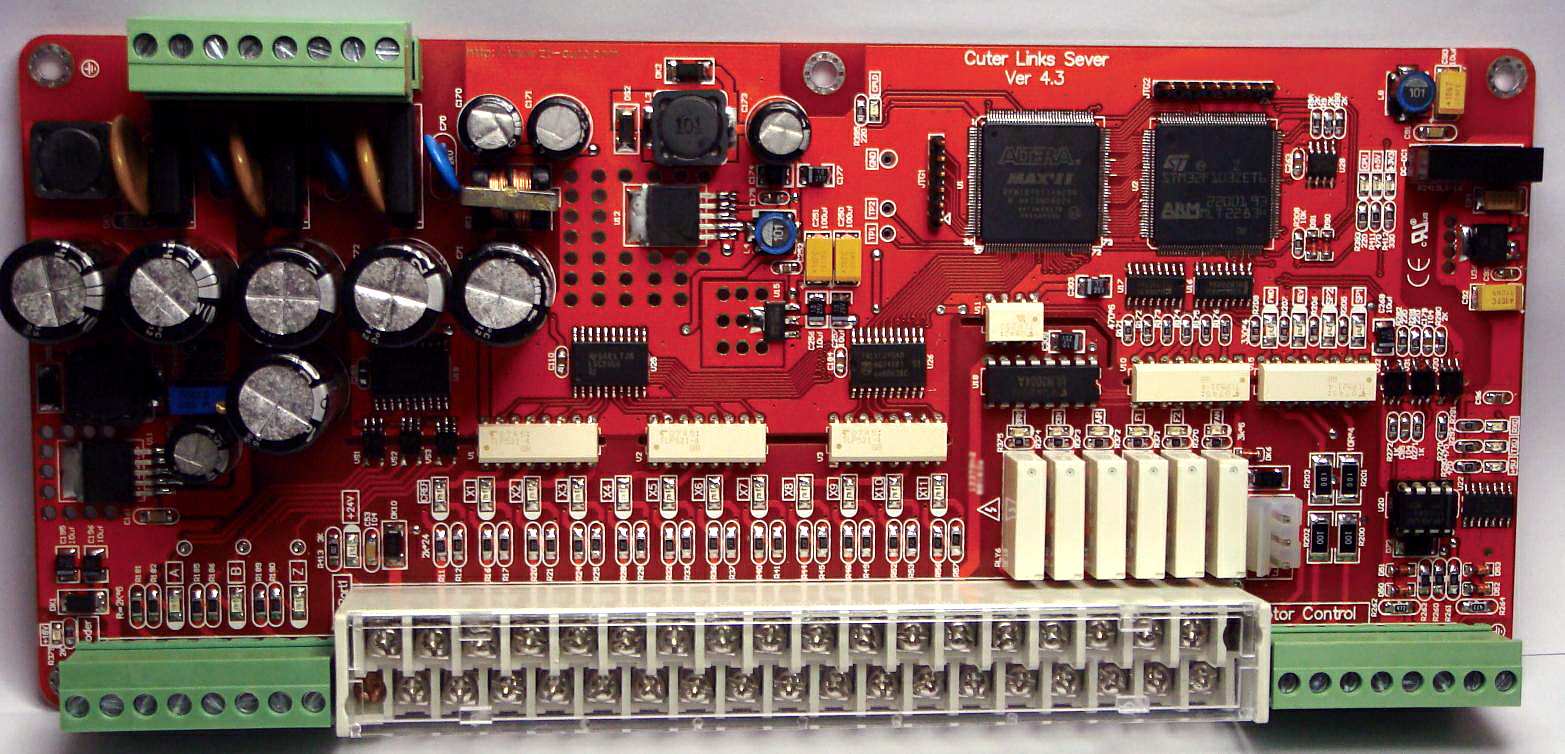

2)下位机控制板Cuter Links Server V4.3

     下位机为电子尺接口及外接开关接口和电机控制，也采用了当今最先进的32位工控

ARM CPU处理器。采用先进稳定性极高的罗辑控制器芯片CPLD。使电子尺更精准和稳定

。多组独立电源供应和光隔离输入/输出电路，使抗干扰能力大大增强，能对抗变频器的超

强干扰。高质量的接插件，使安装更可靠。

--------------------------------------------控制板----------------------------------------------------
